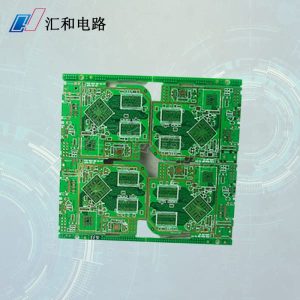

四層板PCB廣泛應用于各種電子設備中，如計算機、通信設備、醫療儀器等。
一、四層板PCB是由四層印制電路板構成，它由以下四層組成：
1、頂層（Top Layer）：頂層是四層板PCB最外層的導電層，主要負責布置元器件、焊盤和連接線等。
2、內層1（Inner Layer 1）：內層1位于頂層下方，通常作為電源層或參考地層，可以提供穩定的電壓和電流。
3、內層2（Inner Layer 2）：內層2位于內層1的下方，同樣可以作為電源層或參考地層，與內層1互相配合，確保電路的穩定運行。
4、底層（Bottom Layer）：底層是四層板PCB的最底部導電層，主要負責布置元器件、焊盤和連接線等，與頂層相互連接。
二、四層板PCB廣泛應用于各種電子設備中，如計算機、通信設備、醫療儀器等，具體包括以下幾個方面：
1、計算機和網絡設備：四層板PCB可以提供高速、高密度的信號傳輸，適用于計算機主板、網卡等核心部件。
2、通信設備：四層板PCB在通信設備中應用廣泛，如手機、無線路由器等，可以提供穩定的信號傳輸。
3、醫療儀器：四層板PCB在醫療儀器中應用廣泛，如心電圖機、超聲波設備等，可以提高設備的性能和可靠性。
4、工業控制：四層板PCB在工業控制領域應用廣泛，如自動化設備、儀表盤等，可以提供穩定的電源和信號傳輸。
三、設計四層板PCB時，需要遵循一定的設計原則，確保電路的性能和穩定性，主要包括以下幾個方面：
1、電源和地層分布：合理分配電源層和地層，可以有效降低電磁干擾，提高信號質量。
2、信號布線：合理布置信號線，避免信號之間的串?dāng)_和干擾，提高信號傳輸質量。
3、熱設計：考慮元器件的散熱問題，合理布局散熱器，確保設備正常運行。
4、機械結構：考慮PCB板的安裝方式和尺寸，確保與設備的整體結構相匹配。
四、四層板PCB相比于雙層板PCB，具有以下優點：
1、更好的信號質量：四層板PCB可以提供更穩定的電源和地層，有效降低信號干擾，提高信號質量。
2、更高的密度：四層板PCB可以容納更多的元器件和連接線，實現更高的集成度和更小的尺寸。
3、更強的抗干擾能力：四層板PCB的多層結構可以有效隔離外部干擾，提高設備的抗干擾能力。
4、更好的散熱性能：四層板PCB可以提供更大的散熱面積，確保設備正常運行。
